O stavebnici

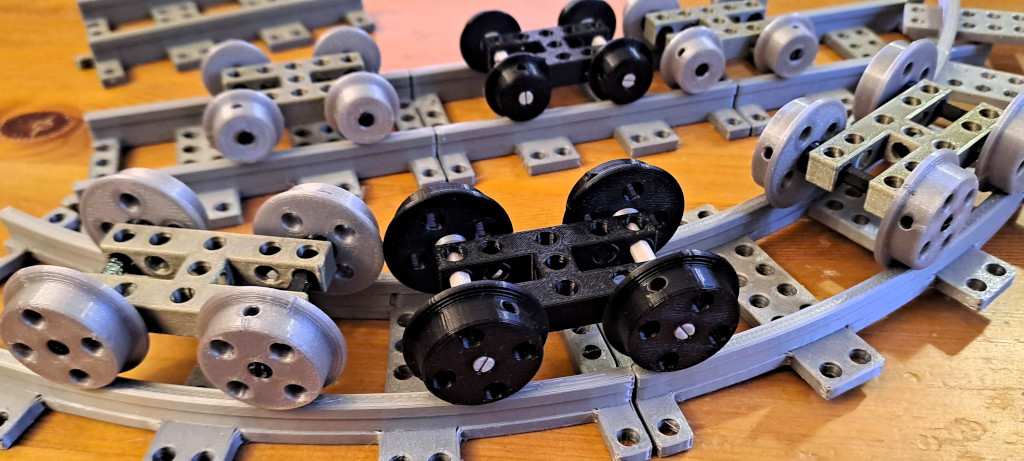

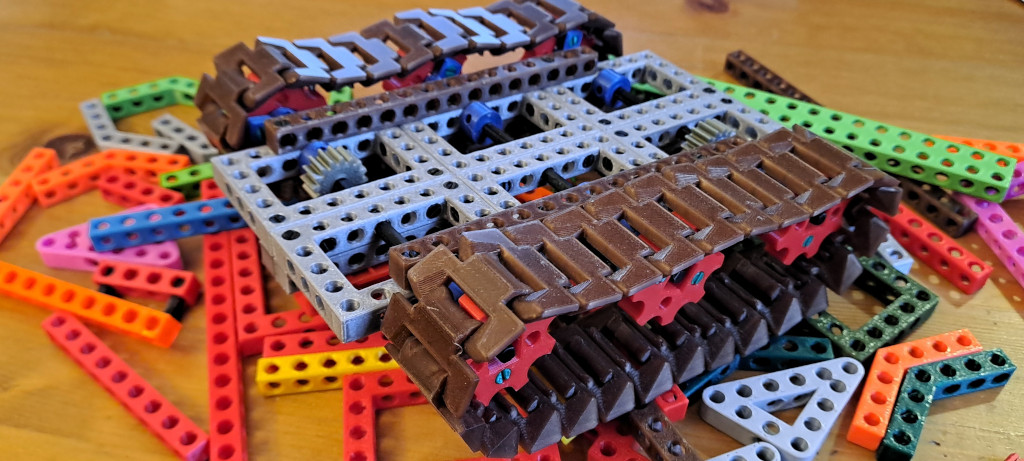

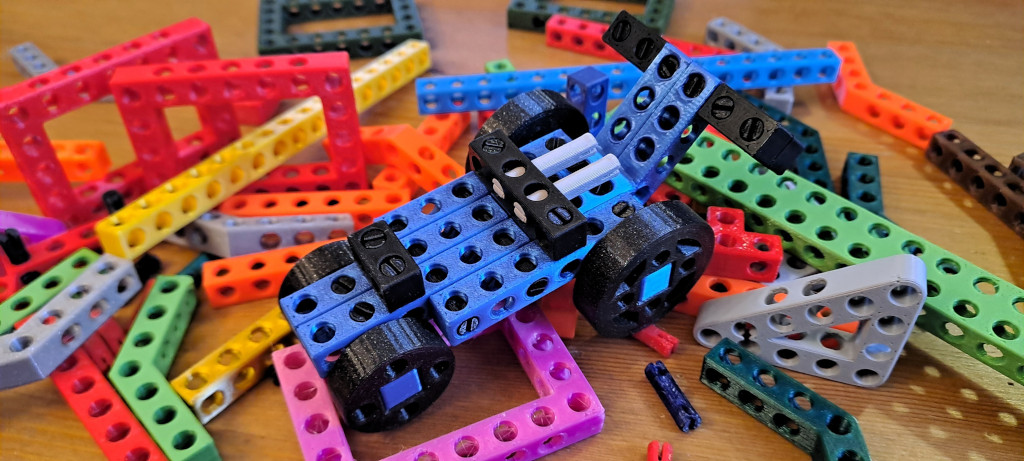

BitBeam je více než jen robotická konstrukční stavebnice. Aktuálně tištěná, dříve vyřezávaná ze dřeva. Základním spojovacím materiálem je šroub M4 nebo plastový kolíček. Stavebnice je aktivně vyvíjena od roku 2011 a obsahuje více než 300 různých dílků. Díky své otevřené licenci a dostupnosti 3D modelů, stejně jako zdrojových souborů pro program OpenSCAD je možné si stavebnici doplnit o své vlastní dílky.

Stavebnice je chráněná licencí Creative Commons Attribution-NonCommercial-ShareAlike 4.0 International (CC BY-NC-SA 4.0). Autoři chtějí udržet přístupnost stavebnice, aby si majitelé 3D tiskáren mohli dílky volně tisknout. Pro další financování projektu tak byl zvolen přístup zpoplatnění některých materiálů.

Specifikace

Základní jednotkou dílku je kostička s rozměry 8 mm x 8 mm x 8 mm. Pokud dílek obsahuje díru, má průměr 4.8 mm. Základním spojovacím prvkem je M4 šroub, který byl v některých modelech nahrazen plastovými kolíčky. Ty mají na konci tvar o něco širších vidliček, aby v dílkách lépe držely. Závisí však na materiálu, ze kterého se tisknou a tisk těchto kolíčů může být tiskařská výzva.

  • velikost dílku 8 mm
  • poloviční dílek 4 mm
  • průměr díry 4.8 mm
  • velikost osičky ⌀ 4.3 mm x 3.7 mm
  • díra pro osičky ⌀ 4.5 mm x 3.8 mm
  • tloušťka ozubených koleček 3.8 mm

Tisk dílků

Jednotlivé dílky a kolečka tiskneme z PLA nebo odvozených materiálů. Volitelně lze tisknout i z PET, dílky jsou ale pružnější a mohou mít horší mechanické vlastnosti, jenž stavebnice využívá. Výška vrstvy 0.2 mm je dostatečná. Hrubší tisk nemusí vypadat tak hezky, ale na funkci (v závislosti na typu tiskárny a dalších parametrech tisku) většinou nemá vliv.

Kolíčky a osičky tiskneme z PET a odvozených materiálů. Oboje je třeba tisknou na ležato, aby lépe přilnuli k podložce. Pro lepší přesnost výšky (tedy tloušťky) kolíčků a osiček (3.7 mm), doporučujeme tisknout výškou vrstvy 0.2 mm a ve Sliceru nastavit Modifikátor výškového rozsahu od 1.8 mm do 1.9 mm s výškou vrstvy 0.1 mm.

Některé specifické části (kolečka nebo válečky) tiskneme z flexibilního materiálu (TPU). Je ale třeba myslet na to, že daný výtisk může mít malinko jiné vlastnosti, hůř v něm drží kolíčky, nebo se hůř otáčí kolem osiček.
