Šrouby, Kolíčky, Osičky

Šrouby

Použití šroubů M4 je pohodlné a funkční. Doporučujeme používat šrouby s válcovou, šestihrannou nebo půlkulatou hlavou. Obecně takovou, aby se neměla tendenci zapouštět se do stavebnice.

Protože stavebnice pracuje s násobky 8mi (základní velikost jednoho dílku), je třeba počítat s tím, že na šroubek bude třeba našroubovat i matičku. Běžná matice M4 (DIN 934) má výšku 3.2 mm, proto pravděpodobně budete pracovat se šrouby o délkách 20 mm, 30 mm, 35 mm, a 45 mm. Přesnější by samozřejmě byly o něco kratší, ale není je tak snadné sehnat.

Šrouby je třeba utahovat s citem. Plast je měkčí a křehčí než kovové šrouby a snadno povolí. Použití podložek je na zvážení, obecně se doporučuje, nicméně povolení šroubů nezabrání a při aktivním používání modelu bude třeba šrouby jednou za čas stejně utáhnout.

Při návrhu modelu je nutné počítat s tím, že šroub má z jedné strany hlavu a z druhé matku. Není možné k dílku připevnit přímo další dílek ten je třeba jeden vynechat. Stejně tak utahování a povolování vyžaduje manipulační prostor.

Dobré zkušenosti máme s válovými hlavami na klíč Inbus, který se snadno vejde i do otvorů ve stavebnici.

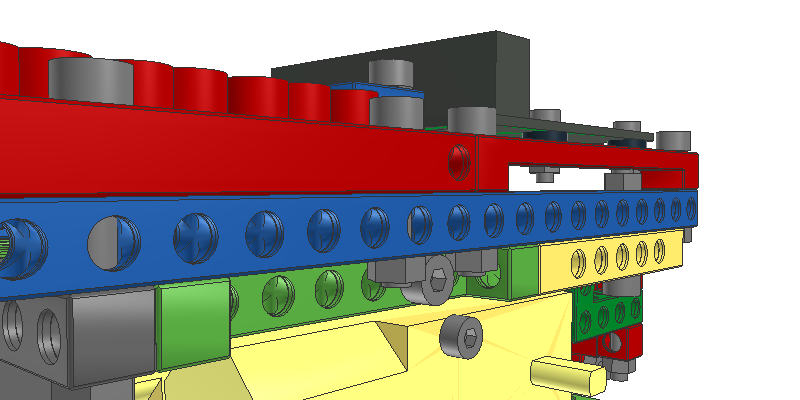

Ukázkové spojení dílků stavebnice BitBeam šrouby M4.

Kolíčky, trny nebo piny

Plastové kolíčky, někdy nazývané trny nebo také piny, lze použít na spojení dvou a více BitBeam dílků k sobě, v závislosti na délce. Protože stavebnice disponuje dílky o tloušťce 8 mm i 4 mm (poloviční velikost), jsou dostupné piny o velikostech 1 (8 mm), 1.5 (12 mm), 2 (16 mm), 2.5 (20 mm), 3 (24 mm) a tak dál.

Kolíček má průměr v nejužším místě 4.6 mm a v nejširším pak 4.9 mm. Znamená to, že bude v otvoru stavebnice pružit.

Plastové kolíčky mají speciální tvar. Ten není pro jejich velikost tak čitelný. Nicméně, tento detail při 3D tisku zcela nezanikne. Na obou koncích má kolíček srovnatelnou nebo mírně větší velikost než otvory v dílcích stavebnice, ale mají tvar vidliček. Kolíčky jsou tištěny z PET nebo PET-G materiálu, aby byly pružnější. To vede k tomu, že kolíčky jdou ztuha zasunout do otvorů ve stavebnici, ale zároveň tam drží.

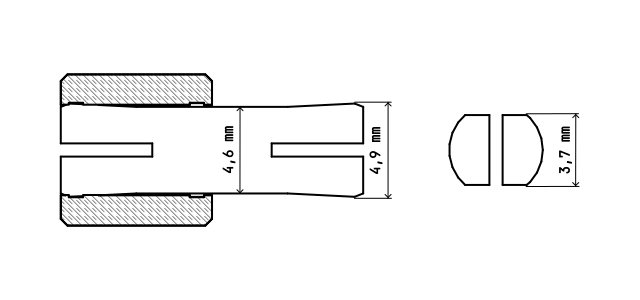

Detail kolíčku zasunutého ve stavebnici BitBeam.

I přes kvalitní tisk z kvalitních materiálů nejsou všechny otvory stejně velké a často záleží i na barvě materiálu. Proto se může stát, že některé kolíčky občas jdou zasunout hůře a drží lépe, jiné jdou zasunout snadněji, ale méně drží stavebnici pohromadě. Při návrhu modelu je s tímto třeba počítat a modely dostatečně tzv. provázat ve více směrech.

Pro násilnější výpomoc zasouvání kolíčků do stavebnice existuje v sortimentu stavebnice plastové kladívko, kterým je možné si pomoci. I bez něj, ale doporučujeme kolíčky něčím tvrdým a hladkým zarovnat se stavebnicí. Často se pak ozve cvaknutí. To je způsobeno tím, že se kolíček dostane do správné pozice. V dílcích stavebnice jsou totiž malé drážky, kam by měl kolíček v ideálním případě zapadnout.

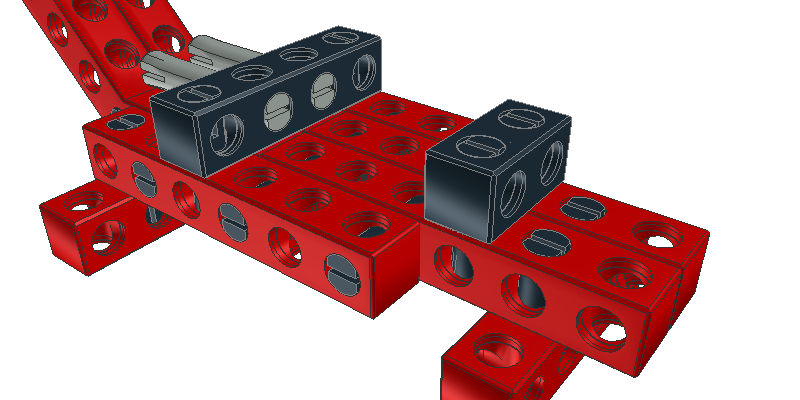

Ukázkové spojení dílků stavebnice BitBeam tištěnými kolíčky.

Osičky

Stavebnice disponuje i tištěnými osičkami, které jsou vizuálně podobné spojovacím kolíčkům. Mají však menší průměr, aby se v otvorech stavebnice mohli volně pohybovat. Adaptéry, které jsou pro osičky určeny, tak mají menší otvory než standardní otvory stavebnice. Zároveň na rozdíl od otvorů v běžných dílcích stavebnice obsahují ploché stěny. Osička by tak měla do otvoru pasovat.

Osička má průměr v nejužším místě 4.3 mm a v nejširším pak 4.8 mm. Znamená to, že bude v otvoru kolečka nebo adaptéru stavebnice pružit.

Pro většinu běžných konstrukcí je tištěná osička dostatečně funkční. Pro její snazší pohyb uvnitř otvorů stavebnice je možné ji namazat voskem. Nebo v lepším případě nahradit kovovými osičkami.

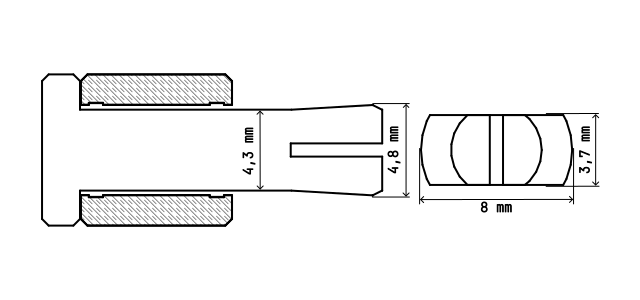

Detail tištěné T-osičky zasunuté ve stavebnici BitBeam.

Speciální osičky

Vedle běžných osiček a kolíčků existují i speciální varianty nebo dokonce kombinace. Ty se hodí pro specifické situace, které ale usnadňují stavbu modelů.

T-osičky

T-osička, jak už název napovídá má tvar T. Na jednom z jejích konců je totiž malá plochá část, která zamezuje vypadnutí osičky z dílku. Díky tomu mohou být na dílky stavebnice přímo napojeny osičky s volně pohybujícími se kolečky.

Příklad použití T-osičky ve stavebnici BitBeam.

T-osička s kolíčkem

T-osička s kolíčkem v jednom je pro situace, kdy pohyblivá část je lehce připevněná ke stavebnici kolíčkem. Proto je jeden konec jako T-osička a druhý jako kolíček. Tyto speciální osičky mají uplatnění v doplňcích, např. pro modely mašinek.

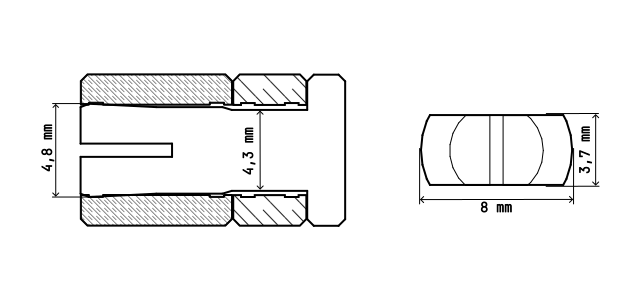

Detail tištěné T-osičky s kolíčkem zasunuté ve stavebnici BitBeam.
