Hmoždinky: Elegantní Spojení bez Matic (pro šrouby M3 a M4)
Stavebnice BitBeam nabízí flexibilní možnosti spojování, ať už pomocí tištěných kolíčků, nebo klasických šroubů. Pro metrické systémy jde o šrouby M4 a menší M3 (pro speciální aplikace), a pro regiony s imperiálními jednotkami o odpovídající varianty 8-32 a 4-40. Zatímco tyto šrouby zajišťují vysokou pevnost, práce s maticemi (metrickými či imperiálními) může být zdlouhavá a v úzkých prostorech náročná.
Hmoždinky jsou dostupné jako volitelný díl stavebnice BitBeam od 20. března 2025, čímž opět rozšiřujeme možnosti pro vaše konstrukční projekty a robotiku.
Použití
Hmoždinka je navržena tak, aby přesně zapadla do otvoru BitBeam kostičky (ø 4,8 mm). Při zašroubování šroubu M3 (4-40) nebo M4 (8-32) se vnitřní tělo hmoždinky roztáhne a pevně se ukotví ve stěně kostičky - podobně jako klasická hmoždinka ve zdi, jak je vidět na obrázku níže.

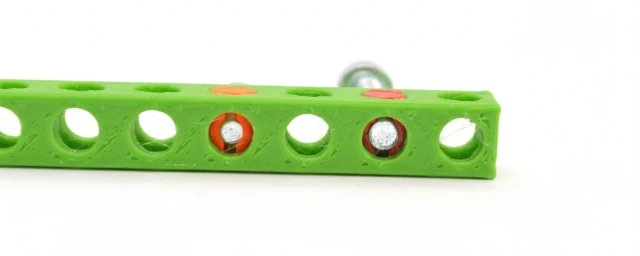

Detailní pohled na hmoždinky se zašroubovanými šrouby M3 a M4.
Doporučený tisk je z PET-G, případně z PC (Polykarbonátu) pro větší tuhost.
Hmoždinka jde do otvoru stavebnice vsunout velmi ztuha, ale zvládne to i zručné dítě. Lze si samozřejmě pomoci vytištěným nástrojem, nebo menším kladívkem.
Při šroubování je třeba na šroub trochu více přitlačit, první roztáhnutí hmoždinky je trochu náročnější. Alternativně lze hmoždinku ve stavebnici roztáhnout pomocí šroubováku, aby se lépe chytal první závit.
Některé šrouby mají na začátku závitu špičku, nebo alespoň malé zaoblení, ty se budou lépe "chytat", podobně jako vruty. Závity vrutů ale vypadají výrazně jinak a je jich velké množství druhů. Není tak v našich silách testovat, ani zmiňovat vhodné typy vrutů. Nebojte se ale podělit o své zkušenosti ve fóru.
Délku použitých šroubů volte tak, aby závit zabíral alespoň 3/4 délky dílku s hmoždinkou, tedy do otvoru s hmoždinkou byl zašroubovaný 6 mm. Tím pokryjete celou tloušťku hmoždinky. 5 mm může pro některé situace stačit. Mějte ale na paměti, že hmoždinka v otvoru začíná až po dvou milimetrech.
Výhody použití Hmoždinek oproti Maticím

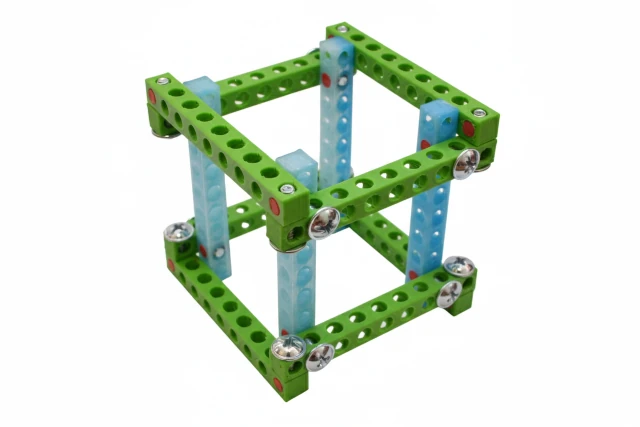

Sestavená konstrukce konstrukce pomocí hmoždinek a šroubů M4x16
- Rychlost a snadnost montáže: Šroubování je nyní výrazně rychlejší! Nemusíte se starat o to, zda se matice vejde do stísněného prostoru nebo jestli ji udržíte při zašroubování. To usnadňuje montování konstrukcí bez nutnosti ponechání volného přístupu k matce na proti šroubu.
- Úspora místa a čistý design: Konstrukce je kompaktnější a estetičtější – na druhé straně spoje už nevidíte matici. Prostor za hmoždinkou tak lze využít k umístění dalšího dílku stavebnice. Konstrukce je zároveň lehčí, protože hmoždinky neváží tolik jako matky.
- Ideální pro robotiku: Zajišťují dostatečně pevné spojení pro robotické stavebnice a autonomní roboty. Díky plastovým hmoždinkám šrouby zůstávají ve své poloze i při otřesech, které způsobují postupné uvolňování matek.
- Alternativa spojování: BitBeam rozšiřuje použití šroubů jako spojovacího materiálu. Díky použití M3 / 4-40 šroubů tak může být snadněji kombinován i s ostatními stavebnicemi pracujícími s menšími šrouby. Získáte tak širší flexibilitu pro váš projekt, ať už stavíte komplexní roboty, nebo jednoduché modely, a vytváříme tak silnou alternativu k bitbeam4.
- Pro projekty STEM a výuku: Zjednodušují práci s konstrukční stavebnicí ve školním prostředí, kde je rychlost a frustrace z matic klíčová. Hmoždinky si navíc, na rozdíl od matic, můžete tisknout na 3D tiskárně.
Závěr
BitBeam Hmoždinky představují významný krok vpřed v jednoduchosti a eleganci šroubování, zejména pro projekty, které jsou vystavené otřesům. Zjednodušují konstrukční stavbu a umožňují soustředit se na kreativitu, ne na manipulaci s drobnými maticemi.
Vyzkoušejte nové hmoždinky a posuňte své projekty na novou úroveň.
Odkazy:
- stl hmoždinky pro M4 nebo 8/32 šrouby
- stl hmoždinky pro M3 nebo 4/40 šrouby
Nákres hmoždinky pro šrouby M4 nebo 8/32 s rozměry v mm.
