Kostky a dlaždice s vlastním kolíčkem
Stavebnice BitBeam je o variabilitě, ale někdy prostě chcete, aby věci držely u sebe s co nejmenším počtem součástek . Proto jsme do rodiny BitBeam přidali zbrusu novou kategorii: Dílky s kolíčky. Jak už název napovídá, jde o kostky a dlaždice, které mají kolíček (pin) integrovaný přímo ve svém těle.
Už žádné lovení pinů v krabičce – stačí vzít jeden dílek a rovnou ho nacvaknout!
Dva světy: Dlaždice vs. Konstrukční kostky
Tyto nové dílky dělíme do dvou hlavních skupin podle toho, co s nimi zamýšlíte:
1. Dlaždice s kolíčkem (Tiles)
Pokud stavíte model, u kterého vám záleží na vzhledu, jsou dlaždice (např. bb-tl-1-pn-1) vaší tajnou zbraní . Mají hladký horní povrch bez otvorů. Jakmile je nacvaknete do nosníku, schovají technickou strukturu stavebnice a vytvoří čistý, „pohledový“ povrch.
- Využití: Kapotáže aut, povrchy budov nebo jen elegantní zakončení nosníku.
- Varianty: Existují v různých výškách (např. 0,5 nebo 1), takže můžete jemně ladit tloušťku stěny modelu.

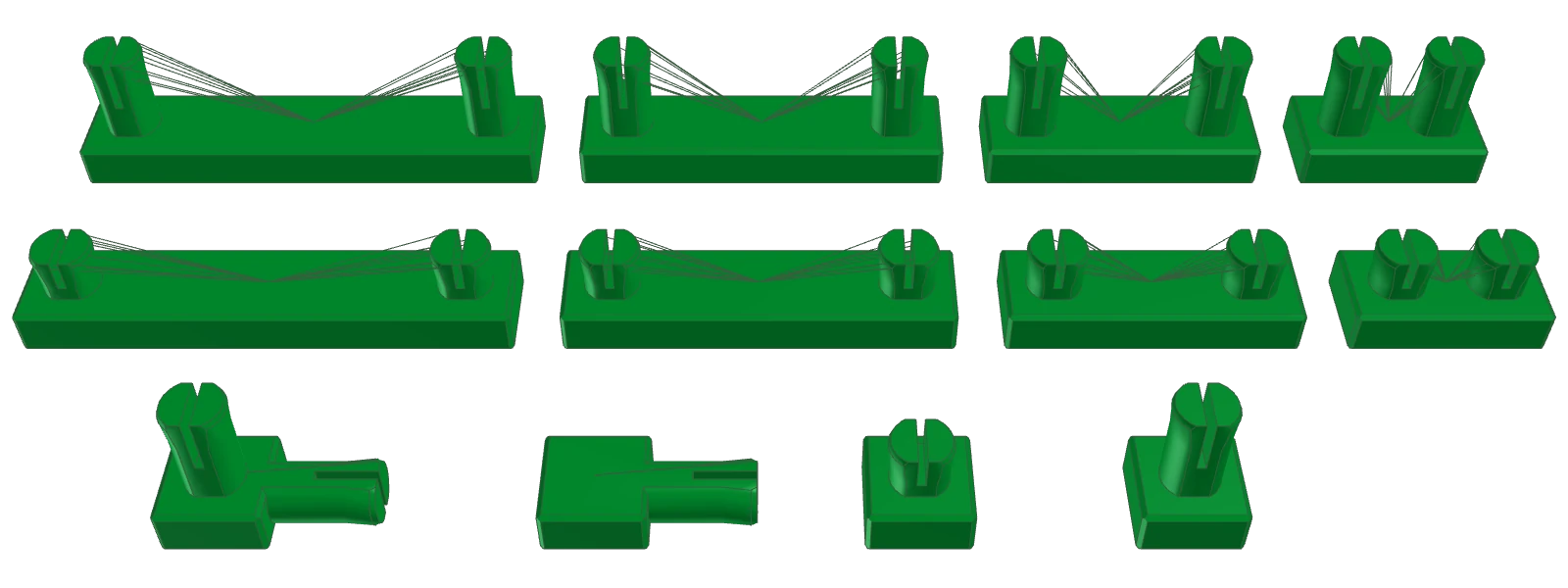

Vizualizace dlaždicových dílků s kolíčky.
2. Konstrukční kostky (Beams)
To je ta pravá strojařina. Tyto dílky (např. bb-b-1-th-pn1-1) v sobě kombinují standardní BitBeam otvor a jeden nebo více kolíčků v různých úhlech.
- Využití: Jsou ideální pro spojování nosníků v pravém úhlu, vytváření T-spojů nebo větvení konstrukce tam, kde by klasický nosník byl příliš dlouhý.
- Úhlové speciality: Máme dílky s kolíčky vedle sebe (adjacent), naproti sobě (opposite) nebo dokonce do kříže (4 piny).

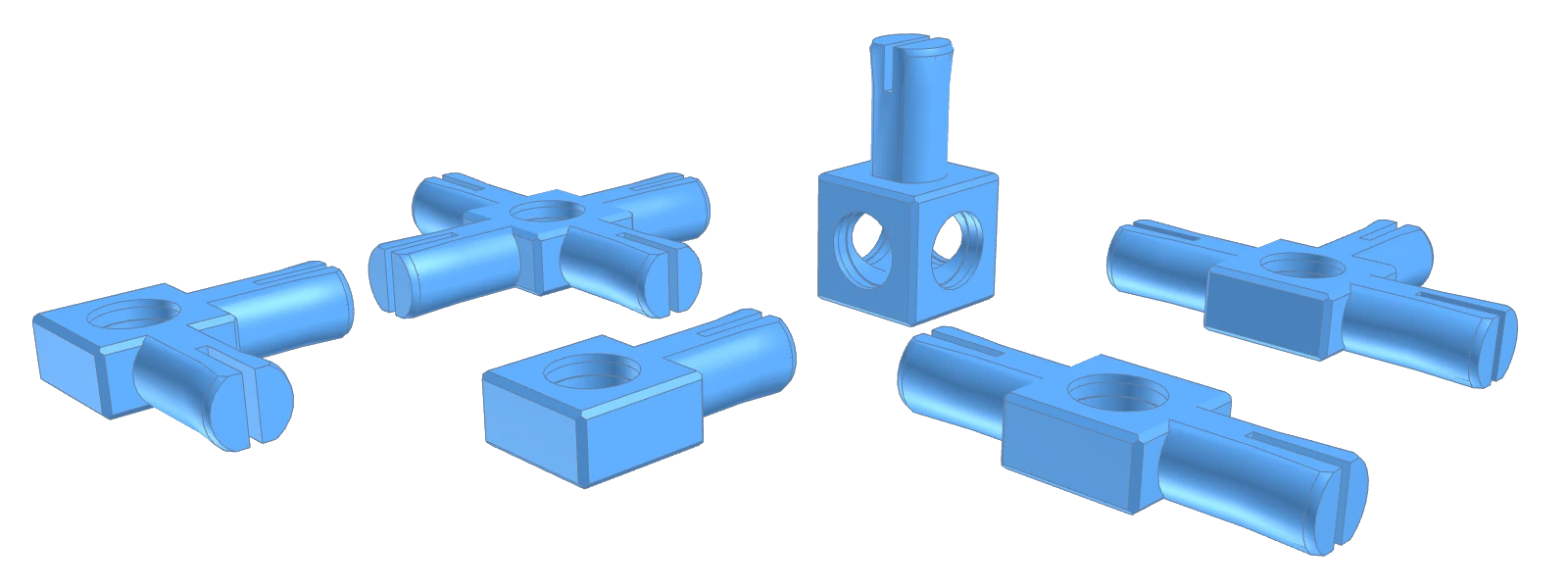

Vizualizace konstrukčních dílků s kolíčky.
Přehled vybraných dílků
| Kód dílku | Počet pinů | Vlastnost | Hlavní využití |
|---|---|---|---|
| bb-tl-1-pn-1 | 1 | Hladká dlaždice | Estetické zakončení, hladký povrch. |
| bb-b-1-pn-1 | 1 | Základní kostka | Základní kolmý spoj k nosníku. |
| bb-b-1-th-pn2-hopp-1 | 2 | Piny naproti sobě | Průchozí spojka mezi dvěma nosníky. |
| bb-b-1-th-pn2-hadj-1 | 2 | Piny v úhlu 90° | Rohové spoje a zpevnění konstrukcí. |
| bb-b-1-th-pn4-h-1 | 4 | Piny do kříže | Centrální uzly pro větvení ramen. |
Tiskové tipy pro „Pinned“ rodinu
Protože kolíček je pevnou součástí dílku, musí něco vydržet. Na rozdíl od nosníků, které běžně tiskneme z PLA, u těchto dílků silně doporučujeme PETG.
- Pružnost: Kolíček se při zasouvání musí mírně stisknout. Zatímco PLA by mohlo časem zkřehnout a prasknout, PETG pruží spolehlivě i po mnoha rozebráních.
- Orientace: Většina těchto dílků je navržena tak, aby se dala tisknout kolíčkem na podložce nebo směrem nahoru.

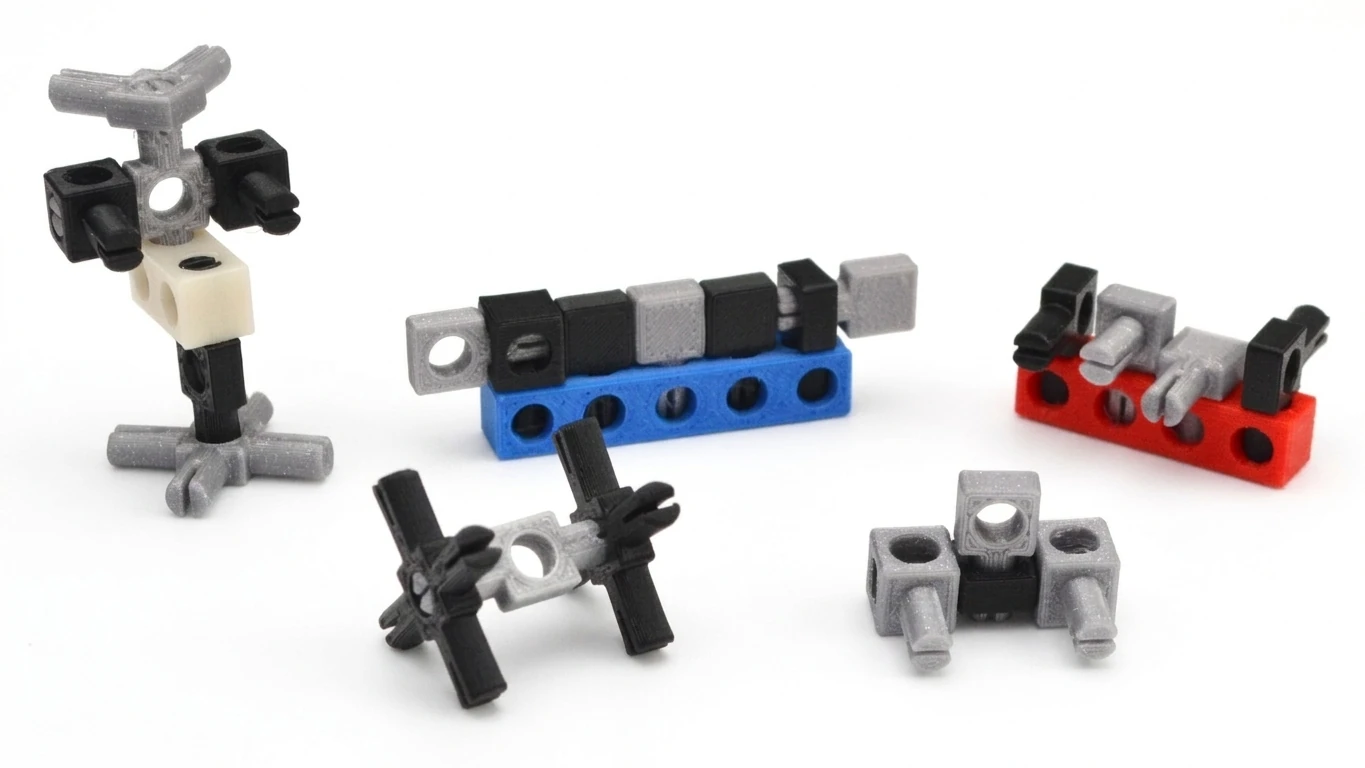

Některé BitBeam dílky s kolíčky v reálném nasazení.
