Osičky, kolečka a adaptéry

Nativní osičky

Jak již bylo popsáno zde, osičky mají v nejslabším místě průměr 4.3 mm a šířka zploštění hřídele je pak 3.6 mm. To odpovídá hřídelím motorků, které mají průměr 4.5 mm a zploštění 3.8 mm.

Rozměry osiček jsou zvoleny tak, aby se v běžném otvoru stavebnice snadno otáčeli. Stavebnice má několik typů osiček, které lze použít dle potřeby.

• Osička s tzv. vidličkou na jednom konci (shaft-N).
• Osička s tzv. vidličkami na obou koncích (shaft-N-ds).
• T-osička, které má na jednom konci zarážku ve tvaru písmene T (t-shaft-N).
• Kombinace T-osičky a kolíčku (t-shaft-pin-NxN).

Vidličky na konci osiček slouží k lepšímu držení v kolečkách a adaptérech. I tak většina adaptérů a některá kolečka mají k dispozici otvory na uchycení k osičce pomocí šroubků M3.

Otvory pro osičky v adaptérech a kolečkách jsou menší než klasické otvory ve stavebnici, a jsou také zploštělé. To proto, aby šlo pomocí osiček převádět otáčivý moment. Je tedy třeba věnovat zvláštní pozornost zasouvání osiček do koleček nebo adaptérů, aby byly správně vloženy.

Všimněte si, že osičky jsou o něco tenčí než kolíčky.

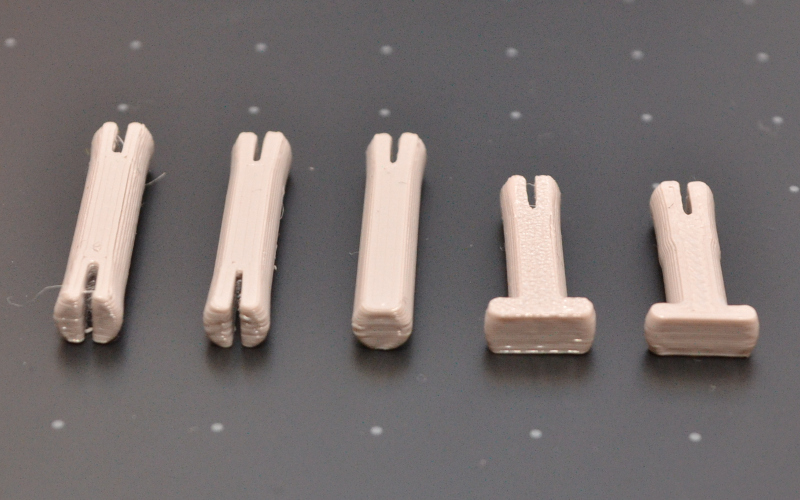

Zleva kolíček, osička s vidličky na obou koncích, osička s jednou vidličkou, t-osička, t-osička s pinem.

Ostatní osičky

Některé motorky, mají hřídelky ve tvaru plus '+'. Pro tyto účely stavebnice disponuje adaptéry, nebo kolečky které mají i otvor připravený právě pro takové hřídelky nebo osičky.

Místo standardních tištěných osiček lze použít i kulatinu o průměru 4.5 mm. Ta by měla ideálně pasovat do otvorů stavebnice tak, aby se neviklala a zároveň aby nepůsobila odpor při otáčení. Lze ale použít i kulatiny o průměru 4 mm.

Kolečka

Škála koleček ve stavebnici je opravdu obrovská. Většina velikostí koleček odpovídá násobku osmi. Ve stavebnici najdete:

• hladká kolečka
• kolečka pro o-kroužky
• ozubená kolečka
• kolečka s terénním vzorkem
• kolečka s velkými zuby pro pásy
• vlaková kolečka určena na koleje
• osmi-směrová kolečka

Kolečka pro o-kroužky jsou přizpůsobeny tak, aby mohli být doplněný těsnícími o-kroužky, ty, protože jsou gumové, mají lepší adhezi k hladkému povrchu a působí jako pneumatiky.

Kolečka se dále dají dělit na dvě kategorie:

• s otvorem pro osičku
• s otvorem pro adaptér

Kolečka s otvorem pro osičku mají rovnou ve svém středu správný otvor do kterého se osička vsouvá přímo. Proto některé kolečka rovnou mají otvory i pro osičky s profilem ve tvaru plus. Týká se to zejména koleček menších velikostí. Taková kolečka mohou mít i otvory pro použití šroubků M3 k aretaci k osičkám.

Kolečka s otvorem pro adaptér mají ve středu otvor 8 mm x 8 mm, tak aby šel do otvoru vložit základní dílek stavebnice. Otvor slouží pro uchycení adaptérů, který se ke kolečku následně uchycuje i pomocí dvou kolíčků.

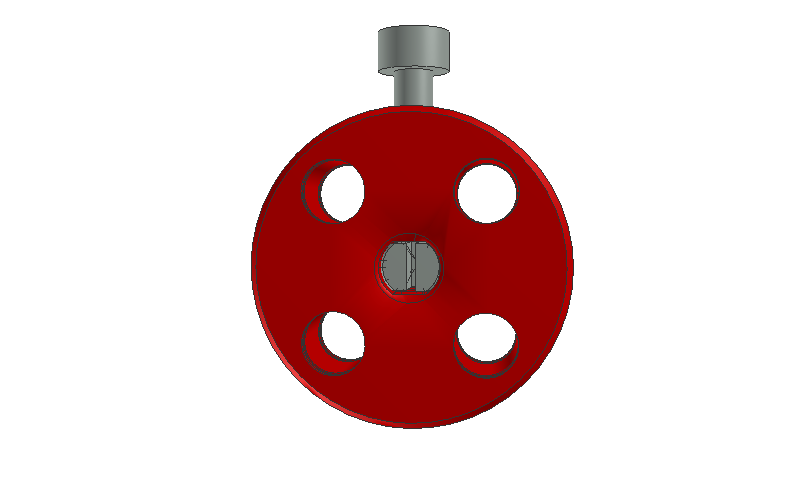

Osičky se do BitBeam koleček a adaptérů vkládají správně otočené.

Adaptéry

Adaptéry slouží k uchycení zejména větších koleček k osičkám a hřídelím motorků různých rozměrů. Proto je v sortimentu stavebnice hned několik adaptérů s různými rozměry, zejména pro nejběžnější lineární i krokové motory.

Adaptéry jsou dvou velikostí, klasické jsou dílek a půl vysoké. První část je složena ze širšího válečku, do které lze vsunout matky M3. Ty slouží pro lepší uchycení adaptéru k osičkám a hřídelím. Dílek následně obsahuje čtvercový výstupek, který složí k vložení do středového otvoru větších koleček. Následně se adaptéry ke kolečku uchytí pomocí dvou kolíčků nebo šroubků M4.

Tenčí varianta plní svou funkci stejně, je ale jen jeden dílek vysoká a má tenčí křidélka k uchycení ke kolečku. Obsahuje otvory pro šroubky M3, které drží jen v plastu. Ke kolečku se též uchycuje pomocí kolíčků nebo šroubků M4.

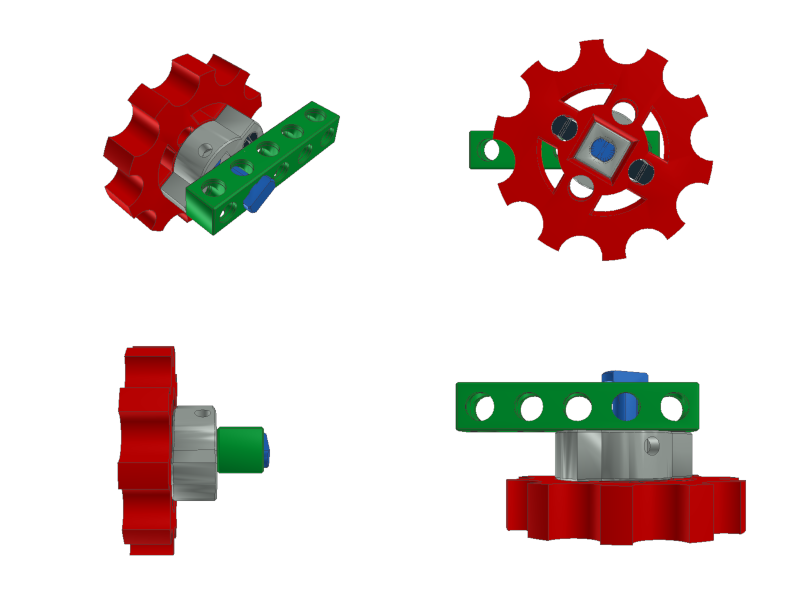

Uchycení adaptéru ke kolečku a následné uchycení adaptéru ke stavebnici pomocí t-osičky.
